Routing MLS dengan Dhcp Server
Multilayer Switch adalah cara dimana menyusun perangkat network switch menjadi beberapa tingkatan karena end user yang terkoneksi di dalam suatu jaringan memiliki jumlah yang banyak, sehingga perlu melakukan trunking antar network switch secara bertingkat. Pada MLS inter-vlan routing terbagi menjadi 2 yaitu :- SVI ( Switch Virtual Interface), adalah perangkat yang menggunakan switch L3
- Port Based, pada port Based kita memasang IP Address bukan di interface vlan tetapi pada port fisikal switch
MLS (Multilayer Switch) juga sebagai perangkat Switch yang bisa juga bekerja pada Layer 3 OSI sebagai Router. Namun MLS secara default berfungsi sebagai Switch.Nah, pada kesempatan kali ini saya akan berbagi tutorial bagaimana cara melakukan konfigurasi Routing MLS Cisco Packet Tracer.
Pada konfigurasi kali ini kita bisa menggunakan ip secara static maupun dynamic. untuk tutor yang saya buat menggunakan ip secara dynamic. untuk konfigurasinya menggunakan Layout dibawah!.

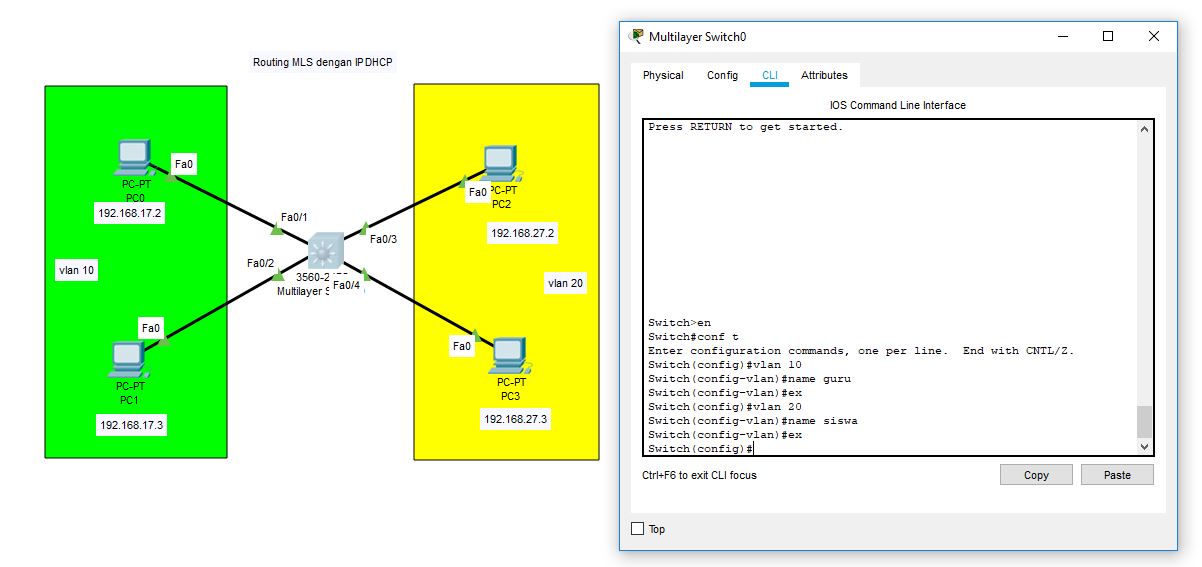

Pertama yang kita konfigurasi adalah dengan membuat Vlan pada router MLS.
Kita daftarkan anggota untuk masuk ke Vlan 10 atau 20 sesuai dengan layout.
Setelah kita selesai membuat Vlan, kita lanjutkan dengan Konfigurasi DHCP Server pada router Server.
Kemudian kita masuk ke Interfaces Vlan yang sudah kita buat tadi, lalu kita buat konfigurasi IP dengan menggunakan ip gateway pc yang yang ada pada vlan.
Selanjutnya kita masuk destop pada PC dan ubah IP menjadi Dhcp. Kita lihat ip pc 0.
Ip pada PC1.
Ip pada PC2.
Ip pada PC3.
Lakukan pada semua PC. Ketika PC sudah mendapatkan ip secara otomatis, kita akan melakukan routing agar PC pada vlan 10 dan 20 bisa berkomunikasi.
Dari pembuktian ping diatas PC pada vlan 10 dan PC pada vlan 20 bisa berkomunikasi. Maka konfigurasi Routing MLS dengan Ip DHCP Server kita berhasil. Selamat mencoba!.
